產(chǎn)品中心
DS-1中Z140鋼級的力學(xué)性能見下表
| 鉆桿規(guī)范 | 鋼級 | 屈服強度 (MPa) | 抗拉強度 (Mpa) |
夏比V型缺口沖擊功
(J) 試樣尺寸：: 10X10 |
||
| 最小. | 最大. | 最小. | 三個試樣的平均值 | 單個試樣值 | ||
| DS-1 | Z140 | 966 | 1103 | 1034 | 54 | 47 |
DHDT的D24和D130鉆桿實物力學(xué)性能如下

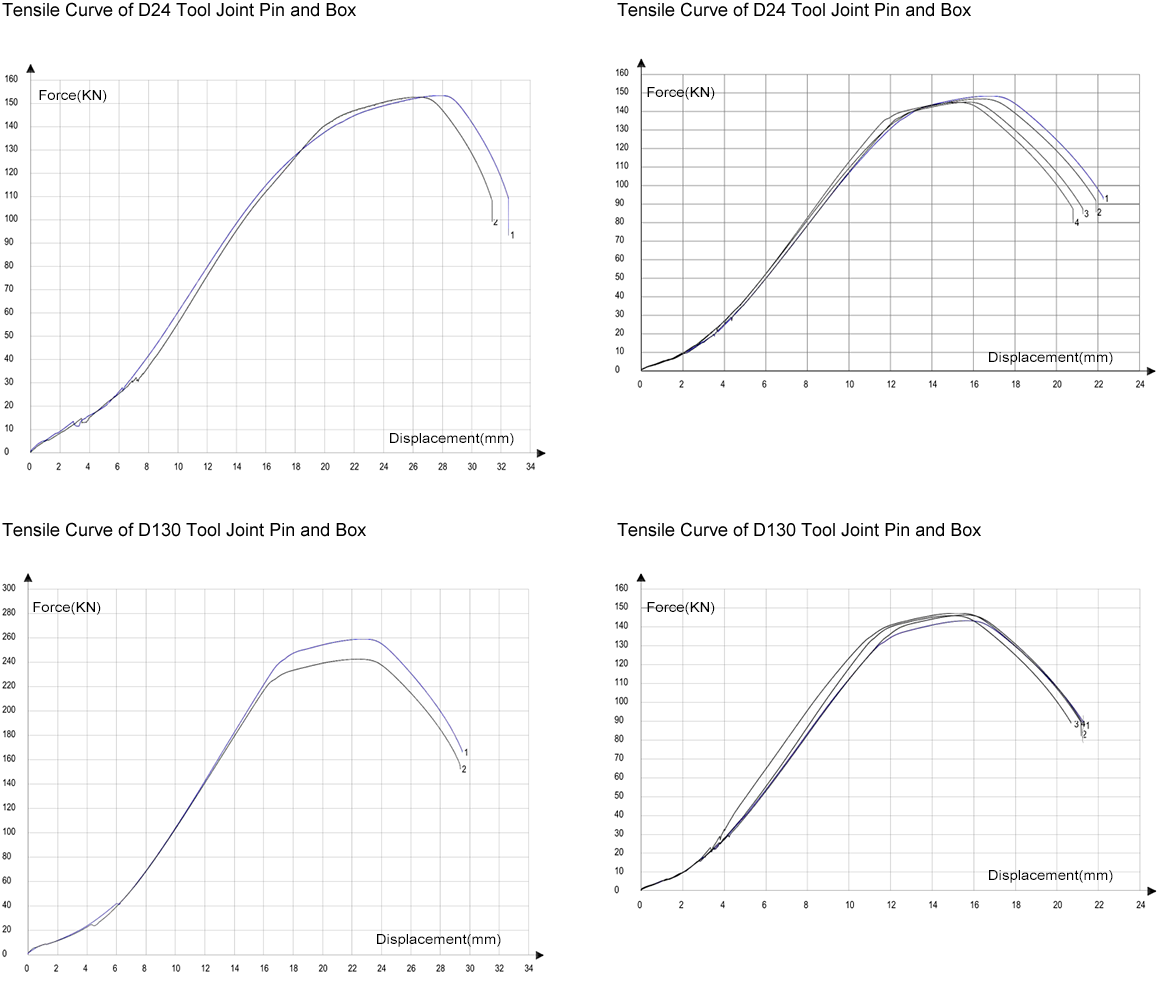

DHDT的D24和D130鉆桿實物拉伸性能
| 鉆桿 | 規(guī)格 | 鋼種 | 狀態(tài) | 取樣位置 | 取樣方向 | 試樣類型 | Specimen 規(guī)格（mm） | 鋼級 | Rt0.7 | Rm | Elongation |
| D24x40 | 60.3x7.1 | 4124M | Q+T | 鉆桿管體 | 縱向 | 板條 |
19.00 19.00 |
Z140 |
1035 1038 |
1110 1130 |
14 17 |
| D24x40 | 60.3x7.1 | 4124M | Q+T | 母扣接頭 | 縱向 | 圓棒 | φ12.5 | Z140 |
1127 1131 |
1200 1190 |
17 16 |
| D24x40 | 60.3x7.1 | 4124M | Q+T | 公扣接頭 | 縱向 | 圓棒 | ?φ12.5 | Z140 |
1126 1137 |
1210 1210 |
17 17 |
| D130x150 | 89x12 | 4124M | Q+T | 鉆桿管體 | 縱向 | 板條 |
19.00 19.10 |
Z140 |
1059 1043 |
1130 1120 |
21 21 |
| D130x150 | 89x12 | 4124M | Q+T | 母扣接頭 | 縱向 | 圓棒 | φ12.5 | Z140 |
1104 1110 |
1190 1190 |
17 17 |
| D130x150 | 89x12 | 4124M | Q+T | 公扣接頭 | 縱向 | 圓棒 | φ12.5 | Z140 |
1082 1099 |
1170 1180 |
18 19 |
DHDT的D24和D130鉆桿實物夏比V型缺口沖擊功
| 鉆桿 | D24x40 | D130x150 | ||
| 管體尺寸（外徑X壁厚） | 60.3x7.1(mmxmm) | 88.9x12(mmxmm) | ||
| （加厚端尺寸）（外徑X內(nèi)徑） | 67x22(mmxmm) | 111x48(mmxmm) | ||
| （管體和加厚端的狀態(tài)） Q+T（淬火+回火） | Q+T | Q+T | ||
| 桿體及鐓粗端鋼級 | Z140 | Z140 | ||
| 試驗方法 | ASTM A370 | ASTM A370 | ||
| 試驗溫度 | 室溫 | 室溫 | ||
| 取樣方向 | 縱向 | 縱向 | ||
| 取樣部位 | 加厚端 | 管體 | 加厚端 | 管體 |
| Sampling 規(guī)格 | 10x10x55(mmxmmxmm) | 10x5x55(mmxmmxmm) | 10x10x55(mmxmmxmm) | 10x7.5x55(mmxmmxmm) |
| 測量的單個值 | 106 120 118 | 60 64 62 | 62 88 64 | 65 67 66 |
| 三個試樣的平均值 | 114 | 62 | 71 | 66 |
結(jié)論：DHDT鉆桿的拉伸性能完全滿足DS-1中Z140鋼級的要求，其夏比V型缺口沖擊功遠(yuǎn)高于DS-1中規(guī)定的要求，實現(xiàn)了高強高韌。V150鋼級鉆桿正在研發(fā)中，不久可供應(yīng)市場。
歡迎使用下表進行咨詢
